OSI 7 Layer

OSI 7 Layer 정의

• 풀네임: Open Systems Interconnection Reference Model 7 Lyaer (개방 시스템 상호교류 참조 모델 7계층)
• 제조업체와 모델에 관계없이 망을 구성하는 모든 장치를 통합하여 같은 통신 자원과 통신 프로토콜을 사용할 수 있게 설계된 시스템

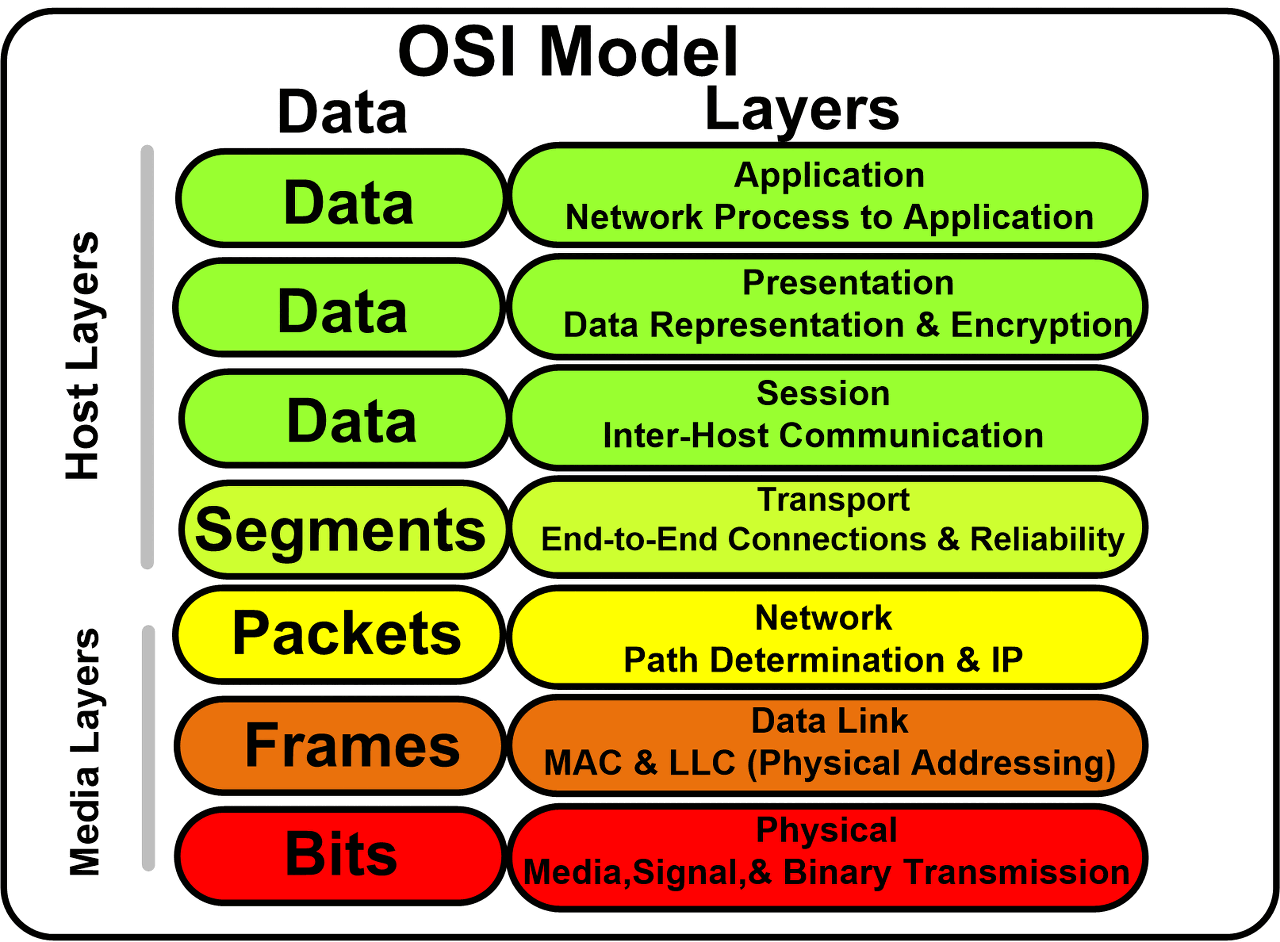

출처: https://electricalacademia.com/computer/osi-model-layers-functions/



OSI 7 Layer 구분 목적

• 7계층 중 어떤 구간에서 오류가 나왔을 때, 해당 계층만을 집중적으로 고치기위해



물리 계층

• 특징
  • 전기적, 기계적, 기능적인 특성을 이용해서 통신 케이블로 데이터를 전송
  • 단순히 데이터(전기)를 전달

• 송수신 단위: 비트(1,0) -> 전기(On, Off)
• 장비: 통신 케이블, 리피터, 허브, 모뎀
• 프로토콜: EIA RS-232C, V.24, X.21, V.35등



데이터 링크

• 기능

  • 흐름제어(속도차이 보상), 에러제어(잡음 수정, 수신 못받은 패킷 재전송), 순서화(순서 번호를 통해 순서 구분)
  • 공유 매체의 동시 사용에 대한 단말 간 충돌 발생을 제어
  • MAC 주소 기반 프레임 포워딩

• 송수신 단위: 프레임
• 장비: L2 스위치
• 프로토콜:  HDLC, PPP, FDDI, PDH/SDH, ATM, Frame Relay, 이더넷, 무선LAN 등



네트워크 계층

• 기능

  • 경로제어: 어떤 망을 통해 가야 상대방에게 수신될 수 있을지를 결정
  • 논리 주소 체계: IP를 이용한  Host 주소 설정

• 송수신 단위: 패킷
• 장비: 라우터, L3 스위치
• 프로토콜: IP, X.25, ICMP, IGMP 등



전송 계층

• 기능
  • 종단간 연결(프로세스와 프로세스간 연결)
  • 지연에 따른 왜곡 및 대역폭 부족에 대한 일부 보상
  • 신뢰성/정확성/효율성

• 송수신 단위: 세그먼트
• 장비: L4 스위치
• 프로토콜: TCP, UDP



세션 계층

• 기능
  • 세션 생성, 유지, 종료하는데 필요한 여러 기능 제공
  • 대화관리: 토큰을 가졌을 때만 송신 가능, 토큰을 가지고있는 시간을 통해 누가 언제까지 토큰을 이용했는지 파악
  • 세션 속도를 위해 다수의 전송계층 접속 사용 가능

• 송수신 단위: 메시지
• 프로토콜: SSH, TLS등



표현 계층

• 기능
  • 데이터 암호화, 압축등의 데이터 변환 기능

• 송수신 단위: 메시지
• 프로토콜: ASCII, MPEG, JPEG, MIDI, EBCDIC, SSL 등



응용 계층

• 기능
  • 사용자가 유일하게 데이터에 접근할 수 있는 계층

• 송수신 단위: 메시지
• 프로토콜: HTTP, FTP, SMTP, POP3, DNS등
